Угольник УП 160х100 кл.1 АЛЬФА-НДТ
Угольник УП 160х100 кл.1 АЛЬФА-НДТ
ХИТ
Угольник поверочный УП 160х100 мм. 90° кл.1 применяется для проверки прямых углов (90°), для контроля перпендикулярности расположения деталей при слесарно-сборочных и лекальных работах.

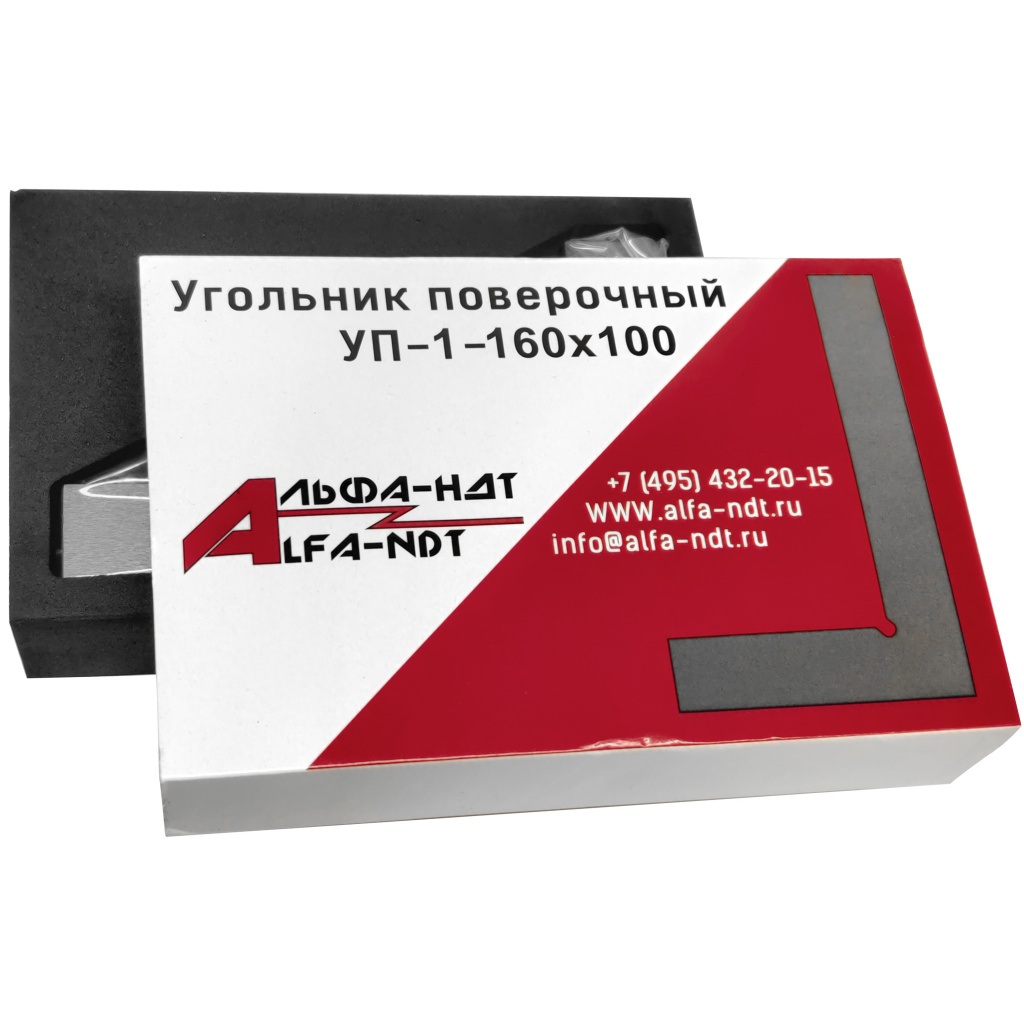

Комплект поставки:
-
Угольник поверочный УП160х100 кл.1 АЛЬФА-НДТ;
-
Паспорт с первичной калибровкой;
-
Транспортировочная тара.
|
Параметр |
100х60 мм. |
160х100 мм. |
250х160 мм. |
400х250 мм. |
630х400 мм. |
1000х630 |
|
Допуск перпендикулярности измерительных поверхностей к опорным поверхностям по кл.1 (кл.2), мкм |
6 (15) |
7 |
9 (2) |
10 (30) |
16 (40) |
16 (40) |
|
Допуск плоскостности измерительных поверхностей по кл.1 (кл.2), мкм |
2 (4) |
3 (6) |
3 (6) |
5 (10) |
6 (12) |
10 (20) |
|
Допуск плоскостности опорных поверхностей по кл.1 (кл.2), мкм |
2,5 (5) |
4 (8) |
4 (8) |
6 (12) |
8 (16) |
12 (24) |
|
Допуск параллельных опорных поверхностей по кл.1 (кл.2), мкм |
6 (12) |
7 (14) |
9 (18) |
12 (25) |
16 (30) |
24 (40) |
