Штангенциркуль ШЦЦ-I-300-0.01 с глубиномером
Штангенциркуль ШЦЦ-I-300-0.01 с глубиномером
ХИТ
Штангенциркуль ШЦ-I-300-0.01 с глубиномером и ценой деления 0.01 мм предназначен для измерений наружных и внутренних размеров деталей, а также для измерения глубины отверстий и уступов. Применяется в машиностроении, приборостроении и других отраслях промышленности.
Штангенциркуль состоит из штанги с измерительной шкалой и подвижной рамки со шкалой нониуса. Использование нониуса позволяет значительно повысить точность измерения. Тип штангенциркуля ШЦЦ-I отличается двусторонним расположением губок и специальным глубиномером, который используется для измерения глубины отверстий.
Штангенциркуль имеет две шкалы и микро-винтовое устройство для тонкой регулировки рамки. Основная шкала нанесена на штанге с делениями через 1 мм, вторая шкала с ценой деления 0.01 мм расположена на нониусе, который закреплен на рамке. Фиксация рамки производится при помощи стопорного винта. Отсчет размеров производится методом оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке.
Основные метрологические и технические характеристики штангенциркуля ШЦЦ-I-300-0.01 с глубиномером:
|
Длина, мм |
392 |
|
Ширина, мм |
120 |
|
Высота, мм |
16 |
|
Диапазон измерений, мм |
0-300 |
|
Погрешность при измерении наружных и внутренних размеров, ±мм |
0.04 |
|
Погрешность при измерении глубины, ±мм |
0.01 |
|
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм |
0.004 |
|
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм |
0.01 |
|
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм |
10+0.07 |
|
Вес (не более), г |
270 |
|
Вес с футляром (не более), г |
650 |
-

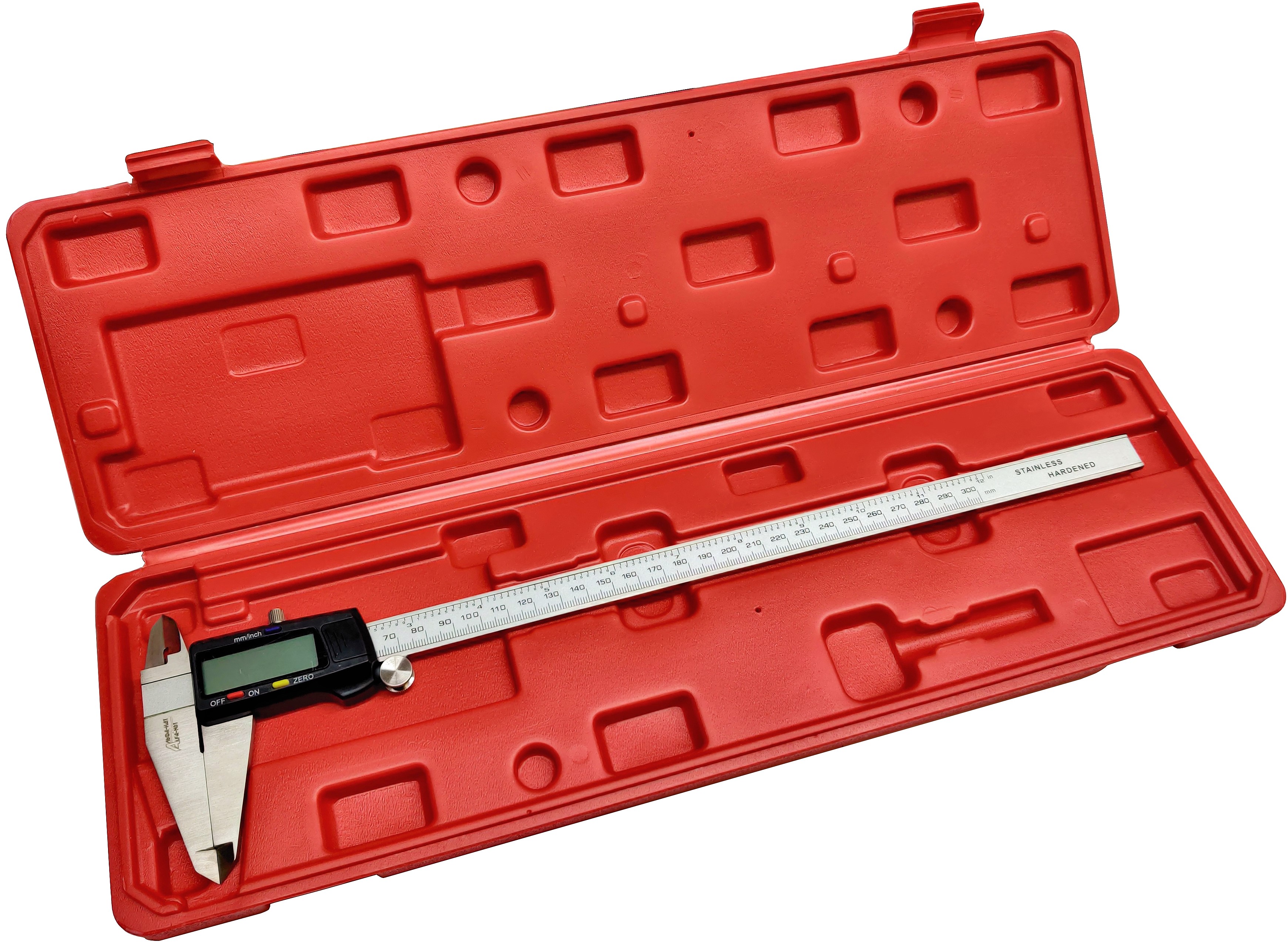

Штангенциркуль ШЦЦ-1-300-01 с глубиномером -1 шт;
-
Паспорт с первичной калибровкой -1 шт;
-
Пластиковый футляр для хранения -1 шт.
