Универсальный измеритель сварных швов WG 2+ АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:

- Объекты котлонадзора;

- Системы газоснабжения (газораспределения);

- Подъемные сооружения;

- Объекты горнорудной промышленности;

- Объекты угольной промышленности;

- Оборудование нефтяной и газовой промышленности;

- Оборудование металлургической промышленности;

- Оборудование взрывопожароопасных и химически опасных производств;

- Объекты железнодорожного транспорта;

- Объекты хранения и переработки зерна;

- Здания и сооружения (строительные объекты).

Универсальный измеритель сварных швов WG 2+ АЛЬФА-НДТ представляет собой инструмент для контроля сварных швов и позволяет измерять такие параметры как: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, глубину подреза и пр.

Универсальный измеритель сварных швов WG 2+ АЛЬФА-НДТ является универсальным шаблоном сварщика и изготовлен из качественного материала и состоит из шкалы, ползунка и многофункционального указателя.

Универсальный измеритель сварных швов WG 2+ АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.

Особенности:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;

Рис.	Функция	Диапазон	Разрешение	Погрешность
1	Использование как линейки	0-50 мм	1мм	±0,2 мм

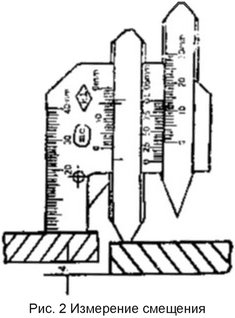

2	Измерение смещения	0-15 мм	1мм	±0,20 мм

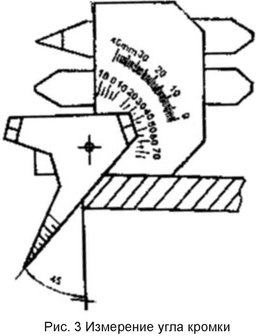

3	Измерение угла кромки	80-160°	5°	±30’

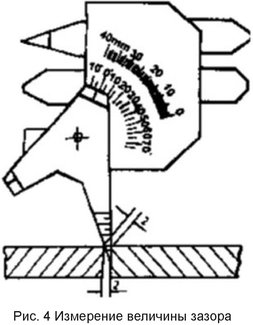

4	Измерение величины зазора	0-6 мм	1мм	±0,20 мм

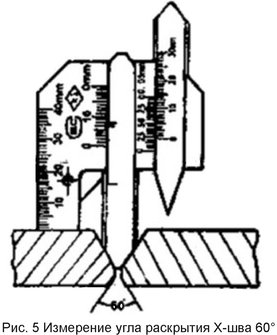

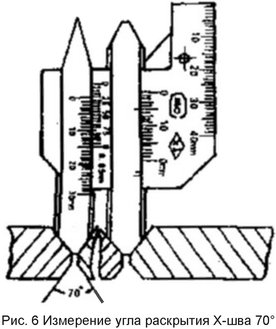

5,6	Измерение угла раскрытия Х-шва 60° Измерение угла раскрытия Х-шва 70°	60° 70°	5°	±30’

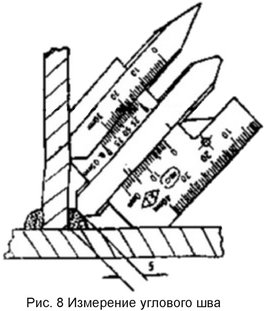

7,8	Измерение высоты стыкового шва Измерение углового шва	0-15 мм	1мм	±0,20 мм

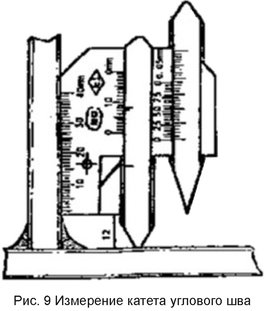

9	Измерение высоты углового шва (катет)	0-15 мм	1мм	±0,20 мм
10	Измерение ширины шва	0-60 мм	1мм	±0,30 мм

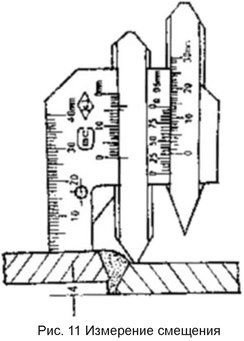

11	Измерение смещения	0-15 мм	1мм	±0,20 мм/

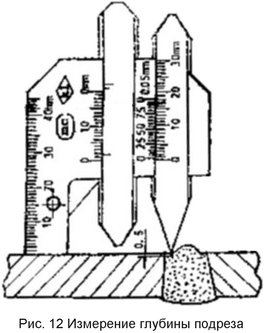

12	Измерение глубины подреза	0-5 мм	0,05 мм	±0,10 мм


Используется основная шкала и универсальный измеритель, который плотно прижимается к кромке свариваемой части и образует угол к основной шкале. Показания по шкале универсального измерителя соответствуют величине угла кромки сварной конструкции.	Поместить универсальный измеритель между двумя свариваемыми конструкциями до плотного контакта его измерительной поверхности с обоими конструкциями. Показания шкалы измерителя соответствуют величине зазора.

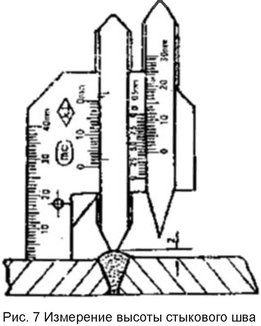

Установить измеритель глубины подреза на ноль и закрепить винт, затем двигать измеритель высоты до контакта с точкой сварки. Показания шкалы измерителя высоты соответствуют высоте стыкового сварного шва	Плотно прижать измерительную поверхность основной шкалы к сварной конструкции, затем двигать измеритель высоты до контакта с телом шва. Показания шкалы измерителя высоты соответствует толщине углового сварного шва (вогнутость, выпуклость).
Плотно прижать измерительную поверхность измерителя к одной стороне сварной конструкции и точке сваривания, затем двигать измеритель высоты до контакта с другой стороной сварной конструкции. Показания шкалы измерителя высоты соответствуют высоте углового шва (катета).	Плотно прижать измерительную поверхность основной шкалы к одной стороне сварной конструкции и вращать универсальный измеритель до плотного контакта его измерительной поверхности с другой стороной сварной конструкции. Показания шкалы универсального измерителя соответствует ширине стыкового сварного шва.
	Установить измеритель высоты на ноль и закрепить винт, затем измерить глубину подреза с помощью измерителя глубины подреза. Показания шкалы измерителя глубины подреза соответствуют глубине подреза сварного шва.
