Приспособление для измерений глубины подрезов АЛЬФА-ПГП

    Данное приспособление изготавливается в соответствии с ТУ 26.51.33.199-002-40323842-2017 "Приспособление для измерений смещения кромок и глубины подрезов. Общие технические условия" и предназначено для контроля (измерения) дефекта сварных швов - глубины подреза основного металла (неполного заполнения разделки).

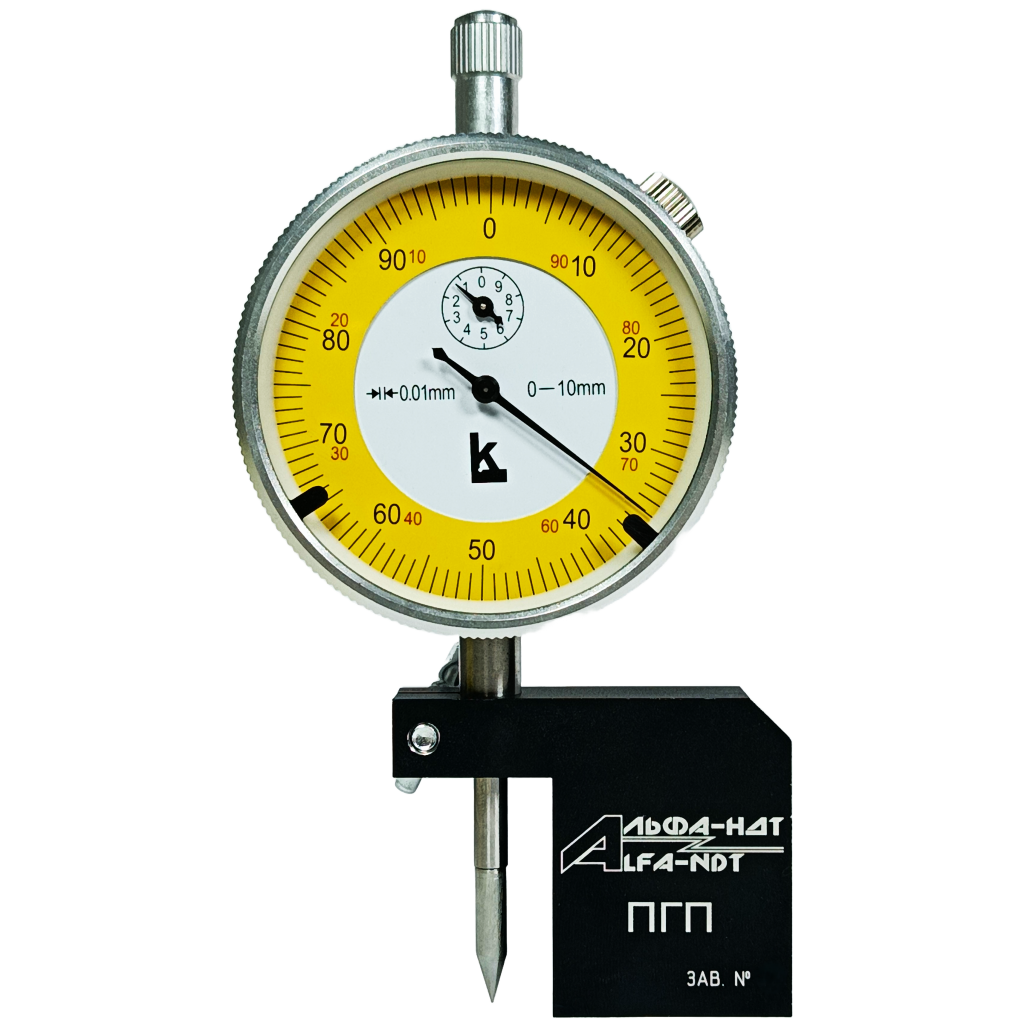

   Основными частями приспособления являются опорный кронштейн и индикатор часового типа. Опорный кронштейн конструктивно исполнен таким образом, чтобы обеспечивать устойчивое положение АЛЬФА-ПГП при его использовании на трубах с наружным диаметром от 32 мм включительно.

    Индикатор часового типа (ИЧ) используется в приспособлениях для измерения смещения кромок и глубины подрезов при проведении визуального и измерительного контроля (ВИК) сварных соединений. Более высокая точность и удобство выполнения измерений – важные преимущества приспособлений с индикаторами часового типа в сравнении с шаблонами сварщика и штангенциркулями.

    Погрешность измерений у ИЧ может не превышать ±0,01 мм, что соответствует даже самым строгим требованиям к средствам измерения (СИ), отражённым в РД 03-606-03 «Инструкция по визуальному и измерительному контролю» (действие прекращено с 1 января 2021 года, но разрешено использование в качестве справочного документа) и в Руководстве по безопасности «Методические рекомендации о порядке проведения визуального и измерительного контроля» (утверждено Приказом №8 Федеральной службы по экологическому, технологическому и атомному надзору от 16 января 2024 года).

    Приспособление для измерений глубины подрезов АЛЬФА-ПГП применятся при проведении визуального и измерительного контроля сварных соединений и основного материала при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах.
