Притертые преобразователи для контроля гибов труб АМКРО
Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 / 5 / 10 МГц, угол ввода в сталь 65 / 70 град.Выполняются с притиркой под определенный диаметр гиба.
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Расшифровка названий притертых ПЭП компании АМКРО:
AN2570Bxx, гдеAN / AM - тип корпуса и конструкции;
25 - частота 2,5 МГц;
70 -угол ввода УЗ колебаний 70 градусов (для стали марки 20);
J - (joint) обозначение направления притирки (вдоль направления излучения колебаний);
xx - диаметр притирки.
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
Таблица преобразователей П121 производства АНКРО серии AN(AM)****J

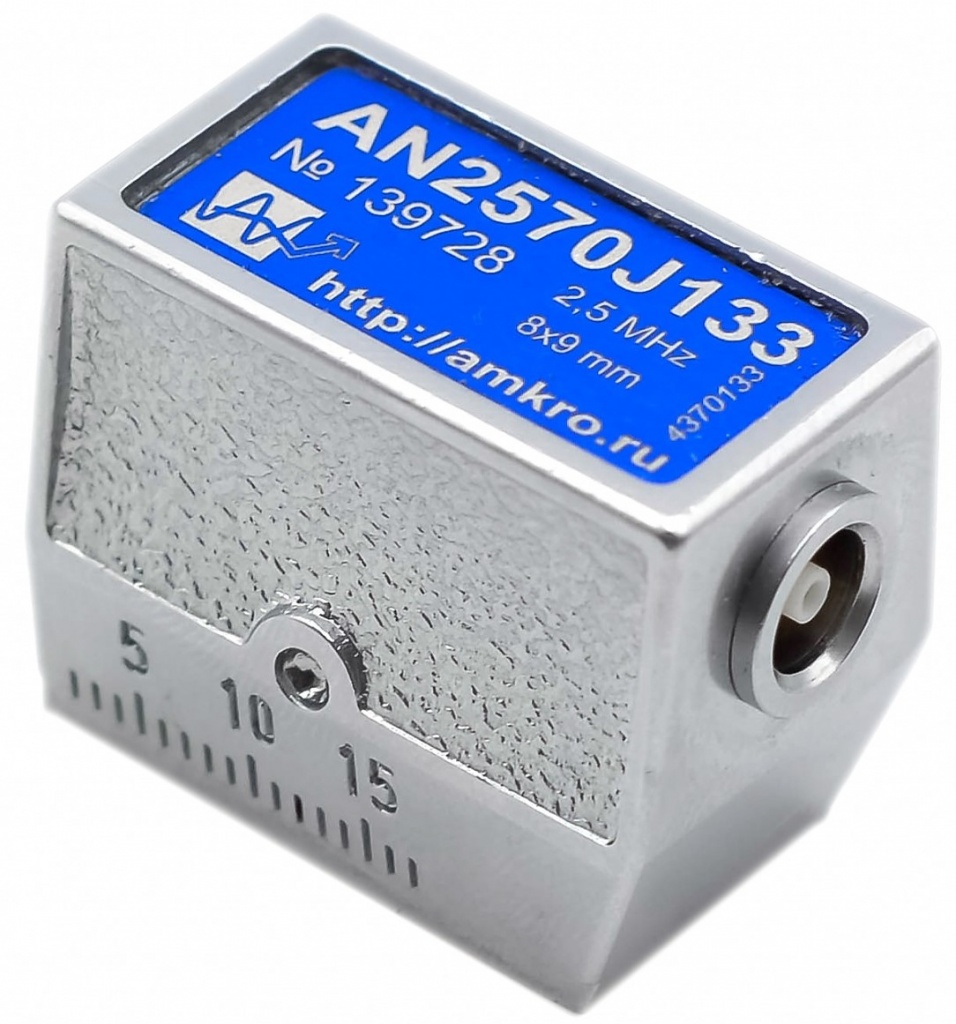

| AN2565Jxx / AN2570Jxx |
 |
|
| Тип |
Контактный, наклонный, совмещенный, поперечных волн |
|
| Направление притирки |
Вдоль направления излучения УЗ колебаний |
|
| Диаметр притирки |
Любой по заказу |
|
| Угол ввода УЗ колебаний в сталь 20 |
65° / 70° |
|
|
Обозначение по ГОСТ |
П121-2,5-(65 / 70)-ДХХ (где XX - диаметр кривизны поверхности) |
|
|
Номинальная частота преобразователя |
2,5 МГц ± 10% |
|
| Тип излучаемых волн |
поперечные |
|
|
Размер пьезокерамического элемента |
8 х 9 мм |
|
| Размер контактной поверхности (до притирки) | 13 х 24 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) |
16,5 х 28 х 22 мм |
|
|

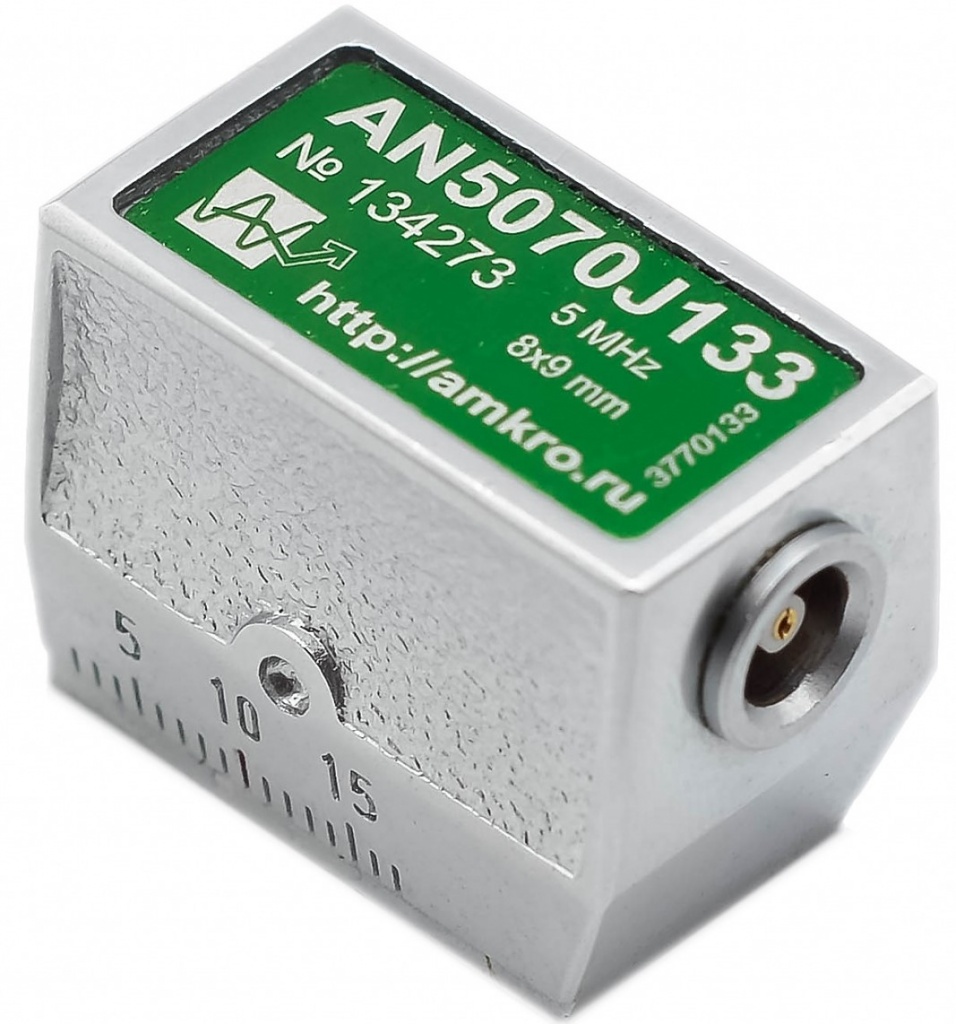

AN5065Jxx / AN5070Jxx |
 |
|
| Тип |
Контактный, наклонный, совмещенный, поперечных волн |
|
| Направление притирки |
Вдоль направления излучения УЗ колебаний |
|
| Диаметр притирки |
Любой по заказу |
|
| Угол ввода УЗ колебаний в сталь 20 |
65° / 70° |
|
|
Обозначение по ГОСТ |
П121-5-(65 / 70)-ДХХ (где XX - диаметр кривизны поверхности) |
|
|
Номинальная частота преобразователя |
2,5 МГц ± 10% |
|
| Тип излучаемых волн |
поперечные |
|
|
Размер пьезокерамического элемента |
8 х 9 мм |
|
| Размер контактной поверхности (до притирки) | 13 х 24 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) |
16,5 х 28 х 22 мм |
|
|
AM5065Jxx / AM5070Jxx |
 |
|
| Тип |
Контактный, наклонный, совмещенный, поперечных волн |
|
| Направление притирки |
Вдоль направления излучения УЗ колебаний |
|
| Диаметр притирки |
Любой по заказу |
|
| Угол ввода УЗ колебаний в сталь 20 |
65° / 70° |
|
|
Обозначение по ГОСТ |
П121-5-(65 / 70)-М-ДХХ (где XX - диаметр кривизны поверхности) |
|
|
Номинальная частота преобразователя |
5,0 МГц ± 10% |
|
| Тип излучаемых волн |
поперечные |
|
|
Размер пьезокерамического элемента |
5 х 5 мм. Идеально подходит для контроля стыковых соединений труб небольшого диаметра. |
|
| Размер контактной поверхности (до притирки) | 13 х 23 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) |
15 х 24 х 17,5 мм |
|
|

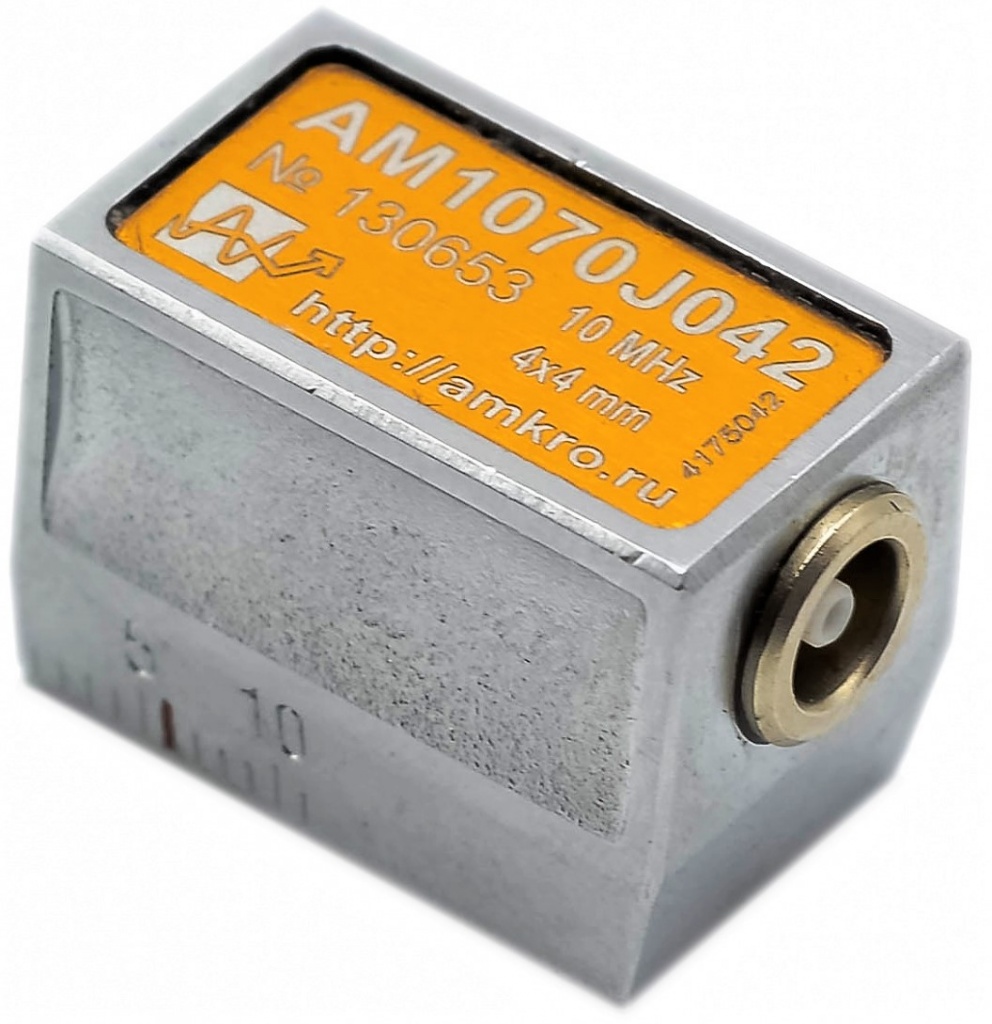

AM1070Jxx |
 |
|
| Тип |
Контактный, наклонный, совмещенный, поперечных волн |
|
| Направление притирки |
Вдоль направления излучения УЗ колебаний |
|
| Диаметр притирки |
Любой по заказу |
|
| Угол ввода УЗ колебаний в сталь 20 |
70° |
|
|
Обозначение по ГОСТ |
П121-10-70-М-ДХХ (где XX - диаметр кривизны поверхности) |
|
|
Номинальная частота преобразователя |
10,0 МГц ± 10% |
|
| Тип излучаемых волн |
поперечные |
|
|
Размер пьезокерамического элемента |
4 х 4 мм. Идеально подходит для контроля стыковых соединений труб небольшого диаметра. |
|
| Размер контактной поверхности (до притирки) | 13 х 23 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) |
15 х 24 х 17,5 мм |
|
