Шаблон измерения угловых швов (1/8 - 3/4 дюйм)

В наличии

1 320 руб.

Подробнее
Получить консультацию

Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями

Отгрузка со склада

Все цены указаны с НДС

Катетомер сварщика (1/8 - 3/4 дюйм) АЛЬФА-НДТ

Шаблоны катетов швов используются для определения и контроля геометрических параметров сварных швов. Они представляют собой наборы металлических пластин с различными размерами катетов, скреплённых между собой.
Основные схемы применения шаблонов катетов швов включают: Определение оптимального катета шва для соединения деталей разной толщины. В этом случае выбирается больший катет, обеспечивающий надёжное соединение обеих деталей. Проверка качества сварного шва. Опытный сварщик использует шаблоны для проверки симметричности и геометрии сварного шва, а также отсутствия смещений, выпуклостей и углублений.

Шаблон поставляется в комплекте с удобным чехлом для хранения и переноски.

Гарантийный срок эксплуатации — 12 месяцев со дня продажи, при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Примеры применения шаблонов катетов швов:

Изготовление металлоконструкций, где требуется высокая прочность сварных соединений, например, мостов, кранов и других промышленных объектов.
Производство автомобилей, где необходимо обеспечить надёжность и долговечность сварных соединений деталей кузова и рамы.
Строительство зданий и сооружений, где важно обеспечить безопасность и устойчивость конструкций.

Наши катетометры решают несколько профессиональных задач специалистов по визуально-измерительному контролю:

Контроль качества сварных соединений в процессе производства.
Проверка соответствия размеров катетов требованиям нормативных документов.
Определение необходимости проведения дополнительной обработки шва (например, шлифовки). Выявление дефектов сварного шва, связанных с неправильной формой или размерами катетов.

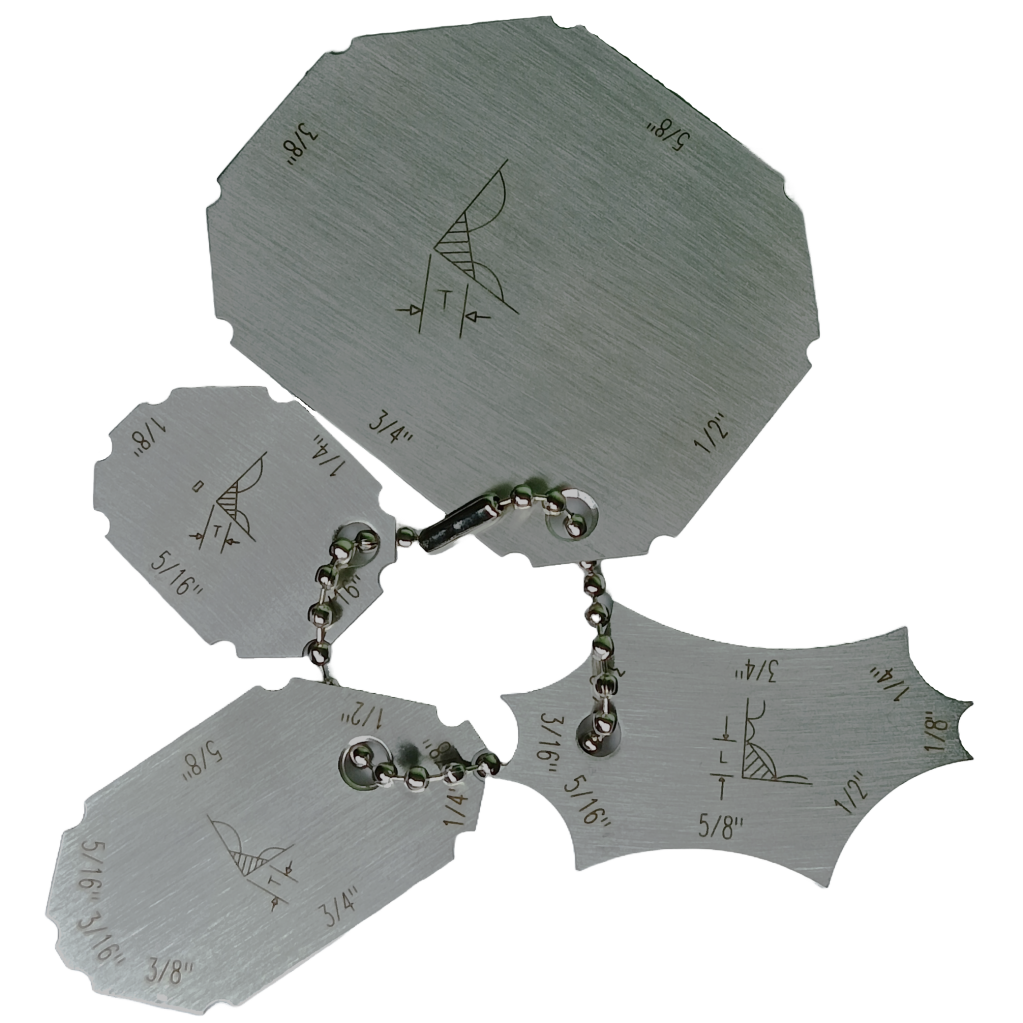

Шаблон для измерения угловых швов (дюйм) Сзади.png

Основные технические характеристики шаблона катетов швов

Наименование характеристики	Значение характеристики
Материал	Нержавеющая сталь
Способ нанесения измерительной шкалы	Лазерная гравировка
Контролируемые углы, град	60, 70, 90, 118, 125, 135, 150, 160
Диапазон измерений линейной шкалы, мм	От 0 до 1,4
Габаритные размеры (длина×ширина×высота), мм, не более	80×80×2
Масса, г, не более	85
Ширина штрихов измерительной шкалы, мм	0,08-0,20
