Механический Твердомер карандашного типа "АЛЬФА-ТК"
Механический Твердомер карандашного типа "АЛЬФА-ТК"
НОВИНКА

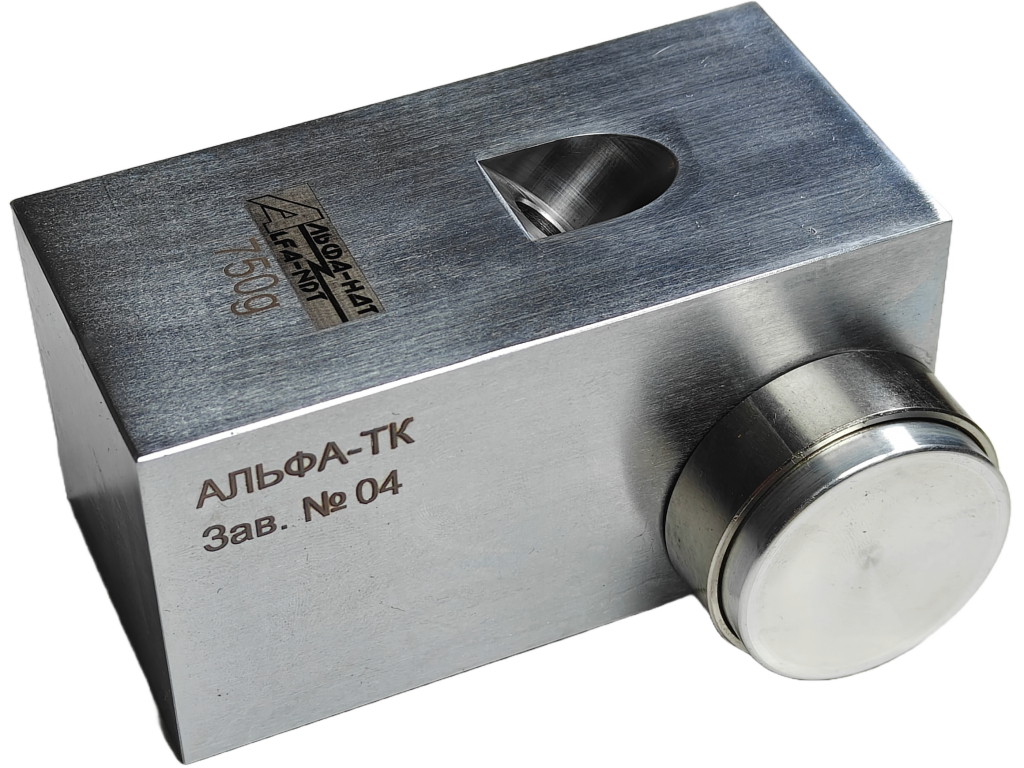

Механический твердомер покрытий по карандашу АЛЬФА-ТК
.png "Твердомер карандашного типа АЛЬФА-ТК")
Твердомер покрытий по карандашу АЛЬФА-ТК предназначен для контроля твердости и стойкости одно- и многослойных покрытий к царапанию по карандашу в соответствии с ГОСТ Р 54586-2011, ISO 15184 и ASTM D 3363. Настоящие стандарты устанавливают метод определения твердости лакокрасочных покрытий (однослойного покрытия или внешнего слоя лакокрасочной системы) с использованием карандашей различной твердости и применим только к гладким лакокрасочным покрытиям.
Метод заключается в воздействии на покрытие карандашами известной твердости с определенной нагрузкой, закрепленными в приборе под заданным углом.
При проведении контроля применяют набор карандашей-инденторов различной твердости переходя от наиболее мягкого к более твердому и визуально оценивая повреждения.
Результатом контроля будет значение наиболее твердого карандаша не повредившего покрытие, а также характер возникающих в процессе испытания повреждений (пластическая деформация, когезионное разрушение или их сочетание).
Более подробно о методике испытаний смотрите в разделе "Проведение испытаний".
Твердомер изготавливается из металла и сконструирован таким образом, чтобы при правильной установке карандаша обеспечивал угол его наклона к поверхности в 45°±1° и нагрузку кончика грифеля на покрытие равную 750±10 г.
Преимущества комплекта твердомера АЛЬФА-ТК:
- Набор из 20 карандашей бренда Uni, компания Mitsubishi Pencil Co, рекомендованных ГОСТ и ISO для проведения испытаний
(9B-8B-7B-6B-5B-4B-3B-2B-B-HB-F-H-2H-3H-4H-5H-6H-7H-8H-9H); - Пластина для испытаний в комплекте;

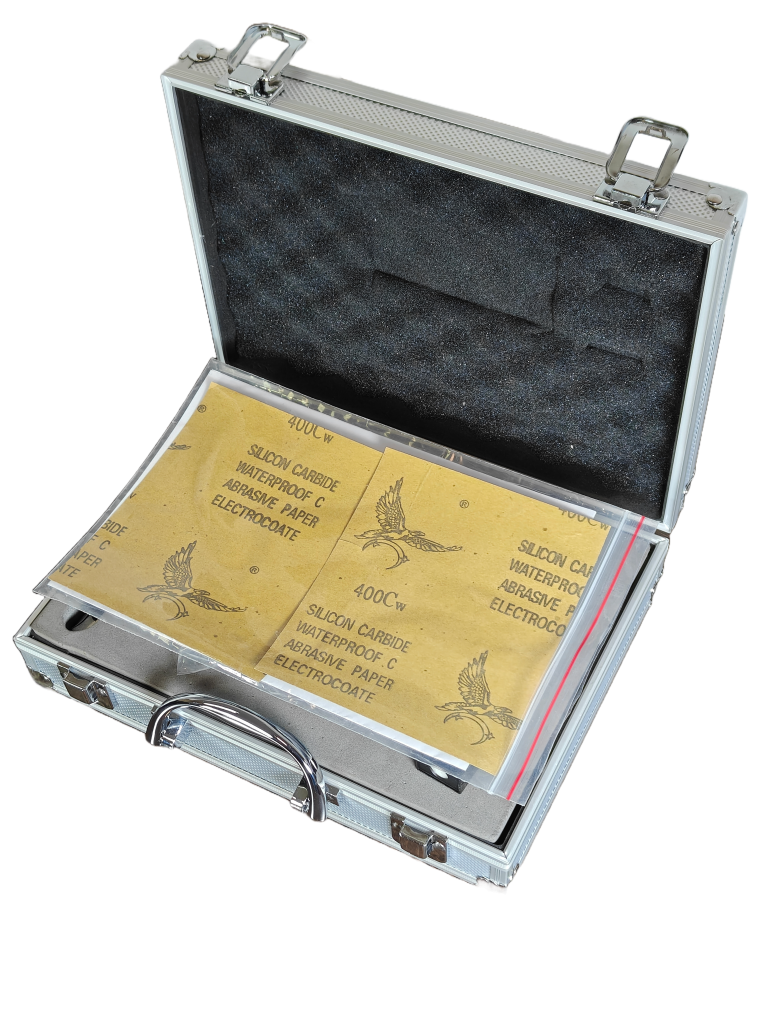

- Наждачная бумага с зернистостью №400 для заточки карандашей в комплекте
- Полностью металлическая конструкция обеспечивает долгий срок службы прибора.
.png "Adobe Express - file (10).png")
| Характеристика | Значение характеристики |
| Диапазон твердости деревянных чертежных карандашей | 20 карандашей 9B-9H |
| Бренд и марка карандашей | Uni, Mitsubishi Pencil Co |
| Прилагаемая нагрузка к поверхности испытуемого покрытия | 750±10 г |
| Угол установки карандашного грифеля | 45° |
| Материал и размер пластинок с покрытием для испытаний | По ГОСТ 8832 |
| Масса твердомера, г | 500 |
| Габаритные размеры твердомера (ДхШхГ), мм | 93х76х48 |
| Гарантийный срок эксплуатации, лет, не менее | 1 |
| Установленный срок службы до списания, лет, не менее | 5 |
Комплект поставки твердомера:
- твердомер карандашного типа АЛЬФА-ТК;
- набор из 20 карандашей 9B-9H;
- ластик;
- паспорт с руководством по эксплуатации карандашного твердомера ТК-1;
- наждачная бумага ;
- канцелярский нож;
- упаковочный кейс;
- пластина для испытаний;
- Проводят два параллельных испытания.
- Испытания проводят при температуре (23 + 2)°С и относительной влажности (50 ±5) %, если другие условия не оговорены.
- Специальной механической точилкой (5.3) снимают приблизительно 5— 6 мм дерева от кончика карандаша таким образом, чтобы грифель оставался нетронутым, неповрежденным, гладким, в форме цилиндра. Кончик грифеля должен иметь гладкое круглое поперечное сечение без крошек и зазубрин по кромке. Для этого, удерживая карандаш под углом 90° (перпендикулярно) к абразивной бумаге, его перемещают по ней взад-вперед до получения требуемого качества сечения.Эту операцию повторяют перед каждым использованием карандаша.
- Помещают окрашенную пластинку на ровную твердую горизонтальную поверхность. Вставляют карандаш в устройство для испытаний и зажимают в нужном положении. Устройство должно быть расположено горизонтально на пластинке, а кончик грифеля должен упираться в поверхность покрытия.
- Сразу после того, как кончик грифеля упрется в покрытие, толкают испытуемую пластинку в направлении от оператора со скоростью (0,5— 1) мм/с на расстояние не менее 7 мм. Покрытие через 30 с осматривают невооруженным глазом для обнаружения воздействия, оставленного карандашом, если другие условия не оговорены.
- Виды повреждения лучше видны после удаления с покрытия фрагментов карандашного грифеля с помощью мягкой ткани или ватного тампона (5.5) с инертным растворителем. При использовании инертного растворителя необходимо следить за тем, чтобы он не влиял на твердость покрытия на испытуемом участке.
- Для оценки повреждений по согласованию можно использовать лупу или микроскоп (с 6- или 10-кратным увеличением). Использование лупы или микроскопа должно быть отражено в протоколе испытаний.
- Если повреждения не обнаружены, испытание повторяют на новых участках пластинки, используя карандаши большей твердости (увеличивая твердость карандаша), до тех пор, пока не будет обнаружено повреждение размером не менее 3 мм.
- После обнаружения повреждения повторяют испытание снижая твердость, пока не перестанет оставаться след повреждения.
Обработка результатов
- За твердость покрытия по карандашу принимают твердость самого твердого карандаша с грифелем определенных размера и формы, который не оставил повреждений на поверхности испытуемого лакокрасочного покрытия.
- За результат испытаний на твердость покрытия по карандашу принимают результат двух параллельных испытаний, которые не отличаются друг от друга.
- В случае, если результаты двух параллельных испытаний отличаются более чем на одну единицу твердости по карандашу, испытания повторяют.
